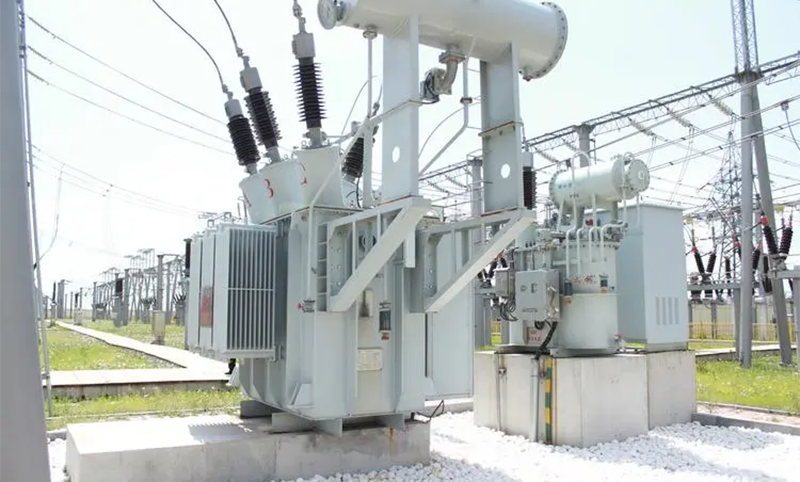

电力变压器是电力系统重要的运行设备之一，它的正常运行与否对电网安全运行影响很大。从事故分析来看，很多事故是局部故障扩大引起的突发事故。但目前对设备运行状况的判据依赖于预防性试验，由于预防性试验周期长，现行的预防性试验项目对绝缘的发展性故障反应不灵敏。以及发展速度在几天到几周的局部缺陷往往不能及时发现，这种局部缺陷在几周甚至更短时间内扩大造成的事故在变压器事故统计中占较大的比例。因此，实施变压器的在线监测已成为绝缘诊断的一个重要组成部分。
深圳网联光仪科技有限公司在业界 将半导体激光器技术及光声光谱技术结 合并应用到智能电网领域，研发生产的 WLPAS-101系列红外光声光谱变压器 油中气体在线监测系统，可实现在线检 测变压器绝缘油中八种故障气体。
产品介绍
WLPAS-101系列红外光声光谱变压器油中气体在线监测系统由油气分离 模块及光声光谱模块组成，采用19英寸 4U插箱式模块化设计。
本产品适用于110KV以上各类电压 等级的油浸式变压器、电抗器、电容器、 互感器及油浸式套管等设备，并可方便 地与变电站综合自动化系统以及电厂 DCS、SIS系统连接实现信息共享。
技术特点
相较于传统的气相色谱法无需载气、结构简单、检测时间短、长期稳定性好、 多种气体同时在线监测、显著减少维护成本等。
WLPAS-101系统的真空脱气装置内部配有高分子微孔滤清器，将产生的油 污收集凝聚后返回油路系统，光谱系统不会受到油雾的污染。
采用插件式结构设计，全部装置分三部分，现场检修，无需停电，可直接更换，解决维护难问题
技术指标
| 电源 | 220V 50HZ交流电源（10A以上） |
| 原理 | 红外光声光谱 |
| 分析周期 | 最短20分钟，可任意设定 |
| 检测器寿命 | 10年以上 |
| 数据存储周期 | 30年 |
| 变压器油温度范围 | -40.C至120C |
| 工作环境温度范围 | -40C至 80C |
| 工作相对湿度 | 5C至95C 无冷凝 |
| 柜体尺寸 | 540（宽）X400(深）X450（高）mm |
| 防护等级 | IP65 以上 |
指标参数
| 气体组分 | 测量范围ul/L | 测量误差限值 |
| H2 | 2~20 | ±2uL/L 或±30% |
| 20~2000 | ±30% | |
| CH4、C2H6 、C2H4 | 0.5~10 | ±0.5uL/L或±30% |
| 10~1000 | ±30% | |
| C2H2 | 0.5~5 | ±0.5uL/L或±30% |
| 5~1000 | ±30% | |
| CO | 20~100 | ±25uL/L |
| 100~5000 | ±30% |
| CO2 | 20~100 | ±25uL/L或±30% |
| 100~15000 | ±30% | |
| H2O | 0~100%（RS） | 0.1% |
我们的优势
OUR STRENGTHS
维护成本低
多种气体同时在线监测
检测时间短、长期稳定性好
无需载气，结构简单
